Клапаны запорные игольчатые РТКИ10, РТКИР10ТУ

Игольчатая запорная арматура предназначена для полного или частичного перекрытия потока рабочей жидкости/газа в трубопроводных сетях и коммуникациях, а также для осуществления регулировки силы потока. Применима в системах высокого давления проходного сечения от 6 до 25 DN. Востребована в химический, нефтеперерабатывающей, нефтедобывающей промышленности, на высокотехнологичных производствах.

Технические характеристики стальных игольчатых клапанов

Игольчатые изделия типов РТКИ 10 и РТКИР 10ТУ изготавливаются в двух вариантах подключения:

  • Монтируются к трубопроводным системам посредством муфтового соединения с разгрузочным клапаном. Данный вид арматуры производится с проходным сечением DN: 6, 10, 15, 20, 25. Все изделия имеют внешний диаметр 65 мм.
  • Присоединяются к трубам путем цапкового соединения (двух прилегающих друг к другу металлических пластин) с разгрузочным клапаном. Доступны к покупке изделия проходного сечения DN 15, 20, 25. Максимально допустимая нагрузка на арматуру составляет для разных модификаций от 1,6 до 40 МПа.

По вашему заказу компания «РТМТ» изготовит различное сочетание резьбовых соединений на входных/выходных патрубках.

Преимущества стальных игольчатых клапанов типов РТКИ 10 и РТКИР 10ТУ

Конструкционные особенности игольчатой запорной арматуры обуславливают основные достоинства в применении клапанов, а именно:

  • простота конструкции;
  • уплотнение рабочих элементов «металл по металлу» – это обеспечивает высокую герметичность, использование при значениях давления транспортируемой среды до 40 МПа;
  • широкая область применения: транспортировка сред разной степени агрессивности, потоков высокого давления;
  • сохранение свойств арматуры в температурной шкале от -60 до +5600С;
  • технологические особенности клапанов формируют стабильно высокий спрос на оснащение оборудования КИПиА, импульсных трубопроводов, инженерных коммуникаций.

Заказать необходимое количество стальных запорных клапанов типов РТКИ 10 и РТКИР 10ТУ вы можете прямо с сайта компании «РТМТ». Порядок заказа и покупки запорной арматуры приведен в отдельном файле на этой странице. Указывайте полный перечень технических характеристик изделий, чтобы избежать ошибок в формировании товарных партий.

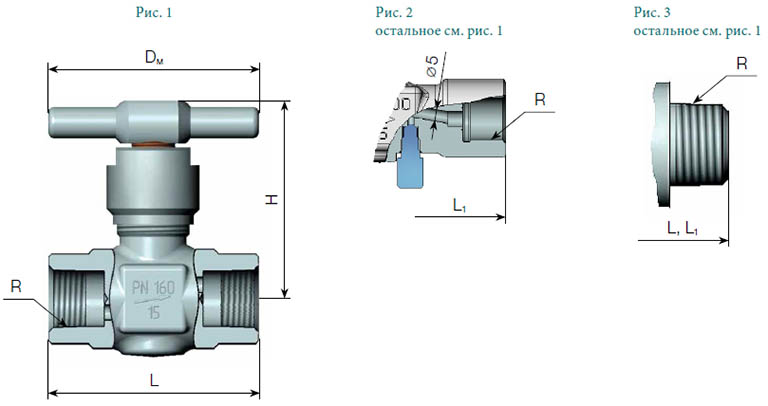

Таблица основных размеров
Присоединение к трубопроводу DN PN, МПа Строительная длина, мм Н, мм Резьба R D, мм Масса, кг Рис.
L L1
Муфтовое     Муфтовое с разгрузочным клапаном   6 1,6-40 68 106 63 Rc 1/4'' K 1/4'' 65 0,7 1, 2
10 Rc 3/8''
K 3/8''
0,7
15 Rc 1/2''
G1/2'' K1/2'' M20×1,5
M22×1,5
0,6
20 100 87 Rc 3/4'' 0,9
25 90 Rc 1'' 1,0
Цапковое   Цапковое с разгрузочным клапаном 15 1,6-40 68 106 63 Rc 1/2'' 0,7 1, 3
20 100 87 Rc 3/4'' 1,0
25 90 R 1'' 1,1
Возможно изготовление клапанов с различными сочетаниями видов резьбы на входном и выходном патрубках.
